Для ряда молодежи бумбокс – гаджет №1. У некоторых он работает, не выключаясь, сутками. Что и говорить – удобная вещь – переносная акустическая система с усилителем приличной мощности. И как обидно, когда любимая колонка замолкает по причине износа аккумулятора! В этой статье мы поговорим о самостоятельной замене аккумулятора в колонке JBL Charge 3 и в других подобных моделях.
Срок службы родной батарейки
В девайсе установлена литиевая батарея, а значит, заявленный производителями гарантийный срок службы – год. Но, конечно, литий работает дольше и меняется только тогда, когда надоедает ставить колонку на зарядку каждый час. В среднем замены батарейка требует через 2-3 года интенсивной эксплуатации.
Можно ли продлить срок ее службы? Безусловно – меньше пользоваться устройством или не включать на полную громкость, сокращая количество циклов заряд/разряд до минимума. Мало кого это устроит, так что остается:
- правильно заряжать;
- не подвергать колонку резким перепадам температур;
- стараться не пользоваться устройством при минусовых температурах.
Как правильно заряжать? Тут все просто – пользоваться родным зарядным устройством, а не копеечной подделкой с сомнительными характеристиками.
Где купить новый аккумулятор
Конечно, в магазине. Именно в магазине, а не у лоточника на рынке или у соседа БУ-шный. Магазин любой соответствующего направления – хоть реальный, хоть в Интернете. И, конечно, Алиэкспресс никто не отменял.
Если зайти сюда, то вместе с АКБ можно приобрести набор инструментов для ее замены. Их (инструментов) даже вдвое больше, чем необходимо.
Можно ли сделать его самому из батарей от других девайсов?
Теоретически тут нет ничего сложного. Родная батарея собрана из двух включенных параллельно ячеек и имеет следующие характеристики:
- Модель: GSP1029102A.
- Аналог: CS-JML320SL.
- Напряжение: 3.7 В.
- Электрическая емкость: 6 000 мА*ч.
- Габариты: 95 x 32 x 19 мм.
Ячейки эти, естественно, имеют BMS-плату. Достаточно подключить два обычных литиевых аккумулятора без контроллеров к этой плате – она это позволяет, никакой защиты, – и дело в шляпе.
Но на практике вас ждет серьезная проблема. Размеры одной ячейки – 92 х 29 х 9мм. Найти такую батарейку емкостью 3 000 мА*ч, скажем, от смартфона – большая сложность. Тут только один выход – пожертвовать емкостью.
Пошаговая инструкция
Вы все же купили или нашли то, что нужно. Как поменять батарейки своими силами? И возможно ли это вообще? Если проявить аккуратность и внимательность, то да.
Для этого вам понадобятся:
- крестообразная отвертка;
- плоская отвертка;
- канцелярский нож;
- медиатор или лопатка;
- аккумуляторная батарея на замену.
Если все готово, то попробуем заменить батарею.
Для JBL Charge 3

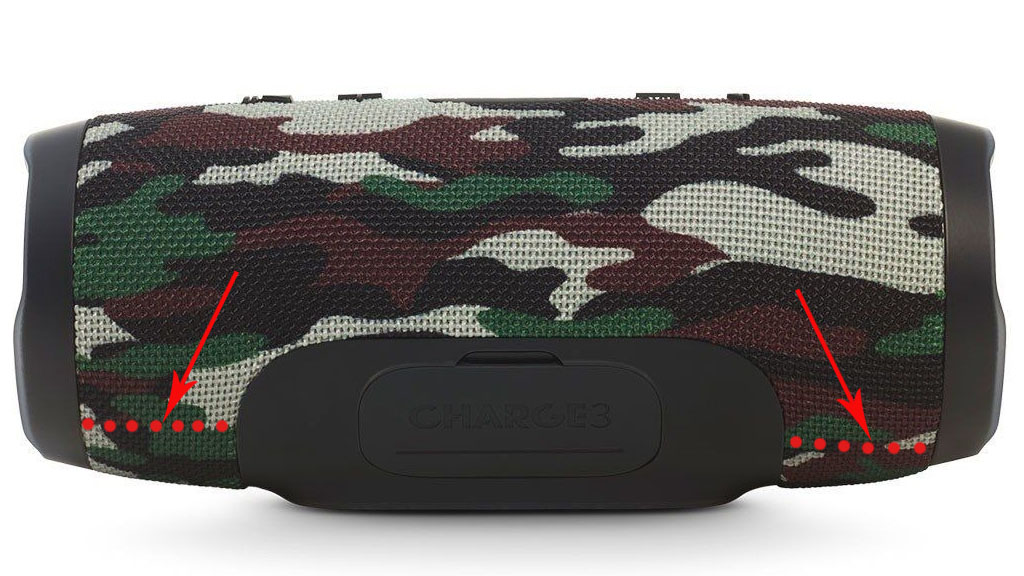

Ножом разделяем решетку акустической системы по шву. Отворачиваем два винта под швом решетки. Снимаем её и отворачиваем еще 4 винта. Снимаем пластиковую крышку.
Винты разной длины. Отворачивая их, запомните, а лучше запишите, где какой стоял.
Отворачиваем 11 винтов по периметру крышки. Снимаем крышку – она на липкой герметизирующей ленте.
Постарайтесь не повредить герметизирующую ленту, чтобы сохранить герметичность устройства при сборке.
Плоскими отвёртками расклиниваем две защелки на стороне правого радиатора. Слегка проворачиваем радиатор против часовой стрелки, вынимаем его из пазов и снимаем. Отключаем разъем подключения аккумулятора к основной плате. Вытаскиваем АКБ.
Устанавливаем новую батарею, подключаем ее, собираем колонку в обратной последовательности.
Для JBL Flip 3
Лопаткой снимаем акустическую решетку – она установлена на штифтах. Отворачиваем 4 винта, крепящих рамку, – 2 с одной и 2 – с другой стороны. Слегка разгибаем рамку и снимаем ее.
Отворачиваем 7 винтов на одном и 7 – на другом торце устройства. Снимаем резиновую накладку, закрывающую кнопки.
Отключаем АКБ от системной платы. Отворачиваем 2 винта на пластиковой крышке, фиксирующей батарею. Снимаем крышку.
Важно! Эти 2 винта нужно отложить отдельно, чтобы не перепутать с остальными, имеющими другую длину.
Феном размягчаем клей, на который посажена АКБ. Отключаем шлейф от платы кнопок. Вынимаем батарею.
Устанавливаем новую батарею, подключаем ее, собираем в обратной последовательности.
Для JBL Flip 4
Лопаткой или медиатором подцепляем акустическую решетку. Отщелкиваем защелки (по 3 с каждой стороны). Снимаем решетку.
Отворачиваем 4 винта на левом торце. Они держат боковую стенку. То же самое проделываем с правой стороны. Лопаткой отщелкиваем защелки и снимаем стенку.
Для снятия стенки потребуется усилие. Приложите его, но без фанатизма. Убедитесь, что все защелки открыты.
Отворачиваем 5 винтов на торце устройства со стороны USB-гнезда. Снимаем боковую крышку.
Отворачиваем 2 винта на накладке, фиксирующей аккумуляторную батарею. Снимаем накладку.
Отключаем батарею и вынимаем ее.
Устанавливаем новую батарею, подключаем ее, собираем в обратной последовательности.
Для модели JBL Xtreme
Вставляем лопатку в стык акустической решетки. Подцепляем одну из половинок, выталкиваем ее из пазов в корпусе по всему периметру.
В последних выпусках модели с передней части колонки решетка крепится к корпусу двумя винтами. Разборку лучше начинать с задней части.
Если есть винты – отворачиваем. Теперь решетку можно снять.
Отворачиваем 6 винтов, крепящих динамик сабвуфера. Один из винтов расположен с внутренней стороны. То же самое проделываем с другим динамиком и снимаем их.
Под «молнией» отворачиваем 3 винта. Снимаем освободившуюся панель.
Отворачиваем 8 винтов крепления крышки батарейного отсека. Снимаем ее.
Отключаем аккумулятор от системной платы и снимаем его.
На последних ревизиях разъем прихвачен клеем. Удалите его механическим способом.
Устанавливаем новую батарею, подключаем ее, собираем в обратной последовательности.
Мы разобрались с заменой аккумулятора на колонке JBL Charge 3 и на некоторых других наиболее популярных моделях. Теперь эту операцию вы можете провести самостоятельно.
