Электрический самокат – удобное и компактное транспортное средство, пользующееся большой популярностью. Но нередки случаи, когда энергии штатной батареи недостаточно для его комфортного использования. Выход из положения – установка дополнительной АКБ. В этой статье мы поговорим о дополнительном аккумуляторе для электросамоката и выясним, как это удобнее всего сделать.

Как увеличить емкость аккумулятора электросамоката

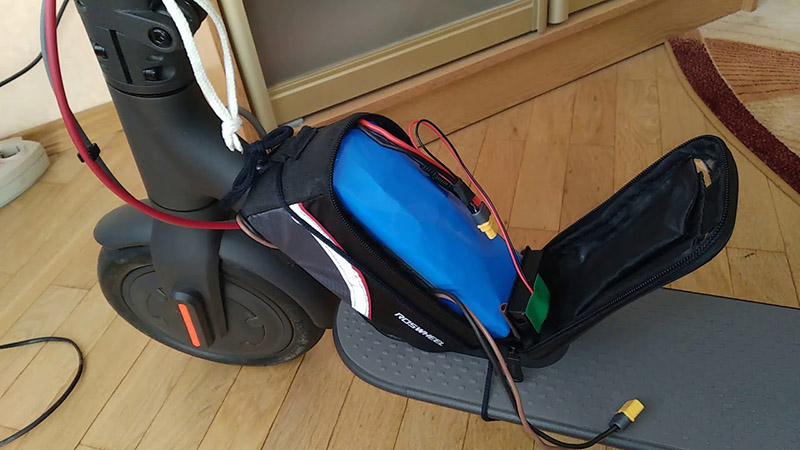

Электрический самокат с дополнительным аккумулятором

Можно ли установить дополнительную батарею параллельно

Прежде всего, вопрос – как подключить? Очевидно, что последовательно включать основной и дополнительный аккумуляторы нельзя – увеличится напряжение. Остается параллельное соединение, которое не только допустимо, но и является самым простым выходом при установке дополнительного аккумулятора на электросамокат.

При этом дополнительная батарея остается подключённой постоянно, а в момент подключения обе АКБ должны быть заряжены как можно точнее до одного уровня (контролируем по равенству выходных напряжений). Это позволит избежать больших токов при перераспределении энергии между батареями в момент подключения. Ведь аккумулятор, имеющий меньше энергии, начнет подзаряжаться от своего «соседа», а при сильной разрядке ток заряда может быть очень большим.

Мнение эксперта
Алексей Бартош
Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.
Задать вопрос
На заметку. Если у обеих батарей есть собственные BMS-платы, а так и должно быть, то токи не достигнут критических величин – контроллеры этого не допустят, ограничив его до оптимального уровня. При таком раскладе дополнительную АКБ можно использовать в роли повербанка, временно подключая его к основной.

Если мы просто решили увеличить емкость, включив дополнительные ячейки параллельно основным, то еще один контроллер не понадобится. Единственные недостатки такого метода – повышение времени зарядки усиленного аккумулятора и изменение конструкции батарейного отсека под добавочные элементы. Но об этом чуть позже.

Инструменты и расходники

Для установки дополнительной батареи понадобятся следующие инструменты и материалы. Это лишь рекомендация, меняйте список в зависимости от вашей задумки и возможностей:

  • разъем XT60 – 2 шт.;
  • разъем XT30 – 1 шт.;
  • 2 отрезка кабеля 14AWG – по 1 м разного цвета или аналогичный;
  • предохранитель 25 А в навесном держателе;
  • термоусадочная или ПВХ-трубка;
  • отвертки, гаечные ключи;
  • паяльник 40-60 Вт;
  • дрель.

Если хотите сделать переключаемый вариант – села штатная, перешли на внешнюю, то дополнительно понадобятся:

  • электромагнитное реле на напряжение используемой в самокате батареи (24, 36, 48 В и т. д.) с контактами на переключение, выдерживающими ток не менее 25 А;
  • монтажный провод;
  • переключатель или кнопка с фиксацией на ток не менее 1 А;
  • 2 отрезка кабеля 14AWG (2-2.5 мм²) – по 1 м разного цвета или аналогичный.

Как установить и подключить — пошаговая инструкция

Начнем с постоянного параллельного включения. Схема переходника, удлинителя и дополнительной батареи выглядит следующим образом:

Как увеличить емкость аккумулятора электросамоката
Схема удлинителя, переходника и батареи
Как увеличить емкость аккумулятора электросамоката
Схема №2
Как увеличить емкость аккумулятора электросамоката
Схема №3
  1. Напаиваем на вилки XT30 провода длиной, достаточной для подключения штатной АКБ к контроллеру заряда.
  2. В середину проводов врезаем гнездо XT60.
  3. Напаиваем на вилку XT60 два провода, соблюдая полярность.
  4. На противоположные концы проводов напаиваем вторую вилку XT60.
  5. Припаиваем к выходу дополнительной батареи гнездо XT60, соблюдая полярность.
  6. Врезаем в плюсовой провод предохранитель.
  7. Снимаем штатный провод, соединяющий АКБ с контроллером, вместо него устанавливаем переходник. Подключаем к переходнику удлинитель, к удлинителю – дополнительную батарею.
  8. Прячем провода в раму, гнездо. Размещаем дополнительную АКБ в подходящий корпус, который крепим в любом удобном месте электросамоката.
Как увеличить емкость аккумулятора электросамоката
Осталось подключить дополнительную батарею

Важно! Еще раз напомним: прежде чем делать подключение, выравниваем уровни заряда аккумуляторов. Их выходное напряжение должно совпадать как можно точнее.

Варианты установки дополнительной батареи

Что касается переключаемого варианта батарей для самоката, его схема выглядит следующим образом:

Как увеличить емкость аккумулятора электросамоката
Схема установки переключаемой батареи

Особых пояснений схема не требует. Пока тумблер KEY отключен, работает штатная АКБ. Включили переключатель – подключилась дополнительная на место штатной. Заряжать их придется по очереди.

Переделка «родного» аккумулятора

Увеличить пробег без подзарядки можно и доработкой штатной АКБ. Тут есть два варианта:

  • увеличить емкость заменой ячеек на элементы с большей электрической емкостью;
  • добавить дополнительные ячейки, включив их параллельно штатным.

Первый вариант проще. В продаже можно найти элементы того же типоразмера, но с большей емкостью (до 7 А*ч и выше). Такое решение хорошо тем, что не нужно что-то «колхозить» с батарейным отсеком, увеличивая его размеры, или устанавливать дополнительный с кучей силовых проводов (к каждой ячейке свой провод). Просто купили комплект и полностью заменили. Правда, в этом случае, скорее всего, понадобится сварочный аппарат для сварки контактов ячеек, хотя есть элементы с уже приваренными лепестками под пайку.

Как увеличить емкость аккумулятора электросамоката
Один типоразмер, разная электрическая емкость

Если самые энергоемкие ячейки уже установлены или подходящих подобрать не удалось, то придется воспользоваться вторым вариантом – подключить к каждой ячейке штатной АКБ дополнительную. При этом у дополнительных элементов может быть отличная от штатных емкость. Важно лишь, чтобы все заменяемые были одинаковы по этому параметру. Еще одна плата BMS для добавочной сборки не понадобится, но имейте в виду, что время зарядки доработанного аккумулятора увеличится пропорционально повышению ее емкости.

Подключаем аккуратно – элементы под напряжением. В случае ошибки или короткого замыкания токи могут быть очень большими. Не исключен даже взрыв закороченных или переполюсованых элементов. И все то же правило: перед подключением выравнивайте напряжение соединяемых ячеек.

Схема соединения ячеек

Схему первого варианта мы приводить не будем – простая замена, главное – не напутать с полярностью, чтобы не идти в магазин за новым контроллером. Схема подключения добавочных ячеек выглядит следующим образом (дополнительные элементы помечены красным):

Как увеличить емкость аккумулятора электросамоката
Схема подключения дополнительных ячеек (батарея 10S4P на 36 В)

При меньшем количестве как параллельных, так и последовательных ячеек схема аналогичная. К примеру, для АКБ 7S3P будет 3 ряда по 7 ячеек в каждом (24 В).

Выбор аккумуляторов большей емкости

Выбор прост. Находим элементы того же типоразмера с максимально возможной емкостью и желательно с лепестками для пайки. Если лепестков не будет, придется искать сварочный аппарат, поскольку паять литиевые аккумуляторы – выбросить деньги, заплаченные за их покупку.

Заходим на АлиЭкспресс и смотрим. Вот то, что нужно, если у ваших емкость меньше.

Как увеличить емкость аккумулятора электросамоката
Аккумулятор Soshine NCR 32650 емкостью 7 500 А*ч

Покупать элементы нужно не просто одного производителя и года выпуска, а из одной партии. В этом случае разброс их основных параметров окажется минимальным, и батарея будет работать с максимальной эффективностью. Не помешает взять несколько лишних ячеек – от брака и неудачного монтажа никто не застрахован.

Если вы решили добавить дополнительные ячейки к штатным, то можно взять любой емкости и набрать нужное количество параллельным соединением (см. схему выше). Но и тут важно: берем из одной партии и одной электрической емкости как минимум на всю линейку. По схеме выше это 10 шт.

Замена своими руками

Если вы разбираетесь в электрике и умеете держать в руках инструменты, заменить старые элементы новыми большей емкости несложно. Не будем расписывать все поэтапно – у каждого электросамоката есть свои конструктивные особенности, а просто предложим несколько видео на эту тему. Ваша задача, напомним, – отключить все элементы и на их место подключить другие, большей емкости.

Вот и все, о чем хотелось рассказать в данной статье. Надеемся, что информация об увеличении пробега без подзарядки электросамоката будет вам полезна.
