Как заменить аккумулятор на iphone 5s, 6, 6S и 7 своими руками

Для телефонов

Вся продукция компании Apple дорогая, и ее техническое обслуживание в сервисных центрах влетает в копеечку. Но кое-что мы можем сделать самостоятельно, сэкономив. В этой статье мы поговорим о замене аккумулятора iPhone 5S, 6, 6S, 7 своими руками.

Какие инструменты и расходники нам понадобятся

Разборка продукции компании Apple – серьезное мероприятие. Одной плоской или крестовой отверткой не обойтись. Для работы нам понадобятся:

  • нейлоновая лопатка – спуджер;
  • присоска для снятия дисплея;
  • тонкий пинцет;
  • крестовые отвертки 1.2, 2.2, 2.8 и 2.9 мм (зависит от модели айфона);
  • отвертка «пятилучевая звездочка» 3.4 мм;
  • Y-образная отвертка (iPhone 7), она же Tri-Wing;
  • герметик для ремонта мобильных устройств (iPhone 6S, 7);
  • батарея на замену;
  • комплект клейких полосок или тонкий двусторонний скотч.

Где купить батарею

Аккумуляторы как на смартфоны, так и на айфоны можно купить и в обычных, и в интернет-магазинах. Но поскольку оригинальные батареи от Apple в продажу не поступают («Яблоко» скорее удавится, чем выкинет в свободную продажу расходники и запчасти на свою продукцию), нет смысла бегать по фирменным магазинам.

Проще и дешевле подобрать и купить нужную батарею на AliExpress. Батареи неоригинальные, но приличного качества и за умеренную цену. Правда, придется немного подождать прибытия заказа. Как вариант – оформить с доставкой из России. Найти нужный нам аккумулятор можно по следующим ссылкам:

Как заменить аккумулятор на iphone 5s, 6, 6S и 7 своими руками
Так выглядит батарея на айфоны этих моделей

Пошаговая инструкция по замене аккумулятора

В этом разделе мы научимся в домашних условиях менять аккумуляторные батареи в айфонах моделей 5S, 6, 6S и 7. Процесс схожий, но некоторые различия все же есть.

Перед заменой аккумулятора разрядите его как можно сильнее. Чем меньше в нем энергии, тем менее печальны последствия при случайном повреждении корпуса. Это касается всех моделей айфонов. Отключаем гаджет, ждем 10-20 секунд и принимаемся за дело.

Все нижеприведенные инструкции носят ознакомительный характер. Самостоятельную замену аккумулятора вы производите на свой страх и риск. Если не уверены в собственных силах, то лучше обратиться к специалистам.

На iPhone 5s

Отворачиваем два винта на нижнем торце iPhone. Они находятся рядом с разъемом Lightning. Для этого понадобится отвертка «пятилучевая звездочка».

Как заменить аккумулятор на iphone 5s, 6, 6S и 7 своими руками
Эти два винта нужно отвернуть

Устанавливаем присоску на дисплей чуть выше кнопки Home. Удерживая айфон одной рукой, тянем за присоску, одновременно помогая плоским концом спуджера. Усилие на присоску должно быть равномерным, длительным и без рывков.

Как заменить аккумулятор на iphone 5s, 6, 6S и 7 своими руками
Снятие дисплея при помощи присоски

Как только дисплей полностью отойдет, останавливаем процесс. Сам дисплей не снимаем – он связан с материнской платой четырьмя шлейфами. Просто слегка приподнимаем его со стороны кнопки Home, чтобы добраться до ее (кнопки) шлейфа. Острым концом спуджера поддеваем защитный экран, закрывающий разъем шлейфа кнопки. Снимаем его пинцетом и откладываем в сторону.

Как заменить аккумулятор на iphone 5s, 6, 6S и 7 своими руками
Снятие защитного экрана разъема шлейфа кнопки

Острым концом спуджера подцепляем и извлекаем разъем шлейфа кнопки из гнезда.

Как заменить аккумулятор на iphone 5s, 6, 6S и 7 своими руками
Отключения шлейфа кнопки Home

Не спешим снимать дисплей – он все еще висит на шлейфах с противоположной стороны. Просто отгибаем его на 90 градусов и фиксируем в таком положении любым удобным способом. Можно так, как показано на фото ниже.

Как заменить аккумулятор на iphone 5s, 6, 6S и 7 своими руками
Отгибаем дисплей на угол 90 градусов относительно корпуса айфона и фиксируем его

Крестовой отверткой отворачиваем четыре винта и снимаем защитный экран, прикрывающий разъемы шлейфов дисплея.

Как заменить аккумулятор на iphone 5s, 6, 6S и 7 своими руками
Снимаем защитный экран

Важно! Отворачивая винты, запоминаем, где какой стоял. Все они разного размера (кроме двух). Если мы вкрутим длинный вместо короткого, то что-нибудь проткнем на материнской плате.

Как заменить аккумулятор на iphone 5s, 6, 6S и 7 своими руками
Размер винтов согласно фото выше, все винты под отвёртку ph000

Как мы уже отмечали, дисплей «висит» на трех шлейфах. Отключаем их, снимаем дисплей и откладываем в сторону.

Как заменить аккумулятор на iphone 5s, 6, 6S и 7 своими руками
Отключение и снятие дисплея

Теперь нужно отключить аккумулятор. Для этого отворачиваем два винта, которые крепят металлический экран, закрывающий разъем шлейфа батареи. Сам экран снимаем.

Как заменить аккумулятор на iphone 5s, 6, 6S и 7 своими руками
Снимаем защитный экран

Острым концом спуджера отщелкиваем разъем шлейфа питания.

Как заменить аккумулятор на iphone 5s, 6, 6S и 7 своими руками
Аккумулятор отключен

Вставляем спуджер между батареей и гнездом наушника и разворачиваем язычок клеевых полосок. Он общий для обеих полосок. Слегка оттягиваем язычок и разрезаем его ножницами. Теперь каждая полоска имеет свой язычок.

Как заменить аккумулятор на iphone 5s, 6, 6S и 7 своими руками
Разворачиваем язычок клеевых полосок и разрезаем его

Беремся за первый язычок. Начинаем медленно и равномерно за него тянуть под углом около 45 градусов относительно батареи. Полоска начнет вытягиваться и постепенно выходить из-под батареи. Тянем не спеша, чтобы не порвать ленту. То же самое делаем со второй полоской.

Как заменить аккумулятор на iphone 5s, 6, 6S и 7 своими руками
Вытягиваем клеящие полоски

Снимаем старую батарею. Если она держится на остатках клея, помогаем спуджером, подцепив боковую сторону аккумулятора его плоским концом.

Как заменить аккумулятор на iphone 5s, 6, 6S и 7 своими руками
Батарея снята
Мнение эксперта
Алексей Бартош
Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.
Задать вопрос
Если аккумулятор не хочет сниматься, не прикладываем больших усилий. При повреждении литиевые батареи могут загореться. Берем обычный бытовой фен и прогреваем заднюю часть айфона в участке под аккумулятором до 60 градусов. Остатки клея размягчатся, и батарея легко снимется.

Клеим в батарейный отсек айфона новые полоски, устанавливаем на место старого купленный аккумулятор, собираем iPhone в обратной последовательности. Если фирменных клеевых полосок нет, можно воспользоваться тонким двусторонним скотчем, но в этом случае при очередной замене аккумулятора снять его сложнее.

Как поменять аккумулятор на айфон 5s, мы выяснили, переходим к 6-й модели.

На iPhone 6 и 6S

Разборку моделей 6 и 6S начинаем так же, как и модель 5. Отворачиваем два винта на нижнем торце айфона возле интерфейсного порта Lightning.

Как заменить аккумулятор на iphone 5s, 6, 6S и 7 своими руками
Эти два винта отворачиваем

Устанавливаем присоску на дисплей чуть выше кнопки Home. Придерживая корпус устройства, тянем за присоску, одновременно помогая плоской стороной спуджера. Тянем с умеренным усилием и равномерно, без рывков, чтобы не переломить экран.

Как заменить аккумулятор на iphone 5s, 6, 6S и 7 своими руками
Открывание замков в нижней части дисплея присоской

Как только нижний край стекла отойдет от корпуса, проходимся спуджером по периметру дисплея, расширяя щель по всему кругу.

Как заменить аккумулятор на iphone 5s, 6, 6S и 7 своими руками
Открываем спуджером все замки по периметру дисплея

Приподнимаем нижнюю часть дисплея и откидываем его на 90 градусов относительно корпуса айфона. Действуем осторожно, чтобы не повредить шлейфы. В этих моделях их 4. Фиксируем дисплей в таком положении любым удобным способом. Можно так же, как мы делали с версией 5 – при помощи коробки и резинки.

Как заменить аккумулятор на iphone 5s, 6, 6S и 7 своими руками
Откидываем дисплей, не забывая про шлейфы

В предыдущей модели мы отключали и снимали дисплей. Здесь попробуем произвести замену аккумулятора с подключенным экраном. Но если есть желание, то дисплей можно снять. Чтобы добраться до разъема шлейфа аккумулятора, необходимо снять металлический защитный экран. Он крепится двумя винтами. Отворачиваем их, экран снимаем пинцетом.

Как заменить аккумулятор на iphone 5s, 6, 6S и 7 своими руками
Снимаем защитный экран

Винты имеют разную длину, поэтому необходимо запомнить, где какой стоял. Если их перепутать и вкрутить длинный вместо короткого, то легко повредить материнскую плату.

Острым концом спуджера поддеваем разъем питания и вынимаем его из гнезда.

Как заменить аккумулятор на iphone 5s, 6, 6S и 7 своими руками
Отключаем батарею

Пинцетом отклеиваем язычки клеящих полосок от батареи.Как заменить аккумулятор на iphone 5s, 6, 6S и 7 своими руками

Потихоньку тянем за них, вытаскивая клеящие ленты из-под аккумулятора. Если лента идет с трудом, можно попробовать завести ее за угол батареи и протянуть по боковому краю аккумулятора. Так меньше риск оборвать ленточки и получить проблему.

Как заменить аккумулятор на iphone 5s, 6, 6S и 7 своими руками
Вытягиваем из-под аккумулятора клеящие полоски

Поддеваем аккумулятор плоским концом спуджера и вынимаем его. Больших усилий не прикладываем – при повреждении литиевые батареи загораются, а горит литий с температурой термита даже без доступа воздуха.

Как заменить аккумулятор на iphone 5s, 6, 6S и 7 своими руками
Батарея снята

Если аккумулятор крепко держится на остатках клея, прогреваем заднюю часть айфона обычным бытовым феном для сушки волос, чтобы размягчить клей. Греем именно айфон, а не аккумулятор, и до температуры не выше 60-70 градусов!

Вынимаем старый аккумулятор, очищаем спуджером батарейный отсек от остатков клея, фиксируем новые полоски, на них устанавливаем новую батарею. Подключаем разъем питания, закрываем его экраном, не забывая, что винты имеют разную длину. Устанавливаем дисплей на место, прожимаем его по периметру, чтобы защелкнуть все фиксаторы. Заворачиваем два винта в торец айфона. Вот и все.

У модели 6S дисплей посажен на герметик. Если вы хотите, чтобы айфон был защищен от влаги, как и прежде, купите герметик для мобильных устройств. Перед установкой дисплея промажьте им периметр экрана. Но если герметика нет, то замена батареи тоже вполне реальна. Просто защита устройства от внешней среды будет чуть хуже. Если нам удалось заменить аккумулятор на iPhone 6 и 6S, пора переходить к модели 7.

На iPhone 7

Замена аккумулятора на iPhone 7 – тоже несложная операция. Ее проведет любой аккуратный и внимательный человек.

Дисплей в этой модели герметизируется специальным герметиком. Если хотите, чтобы ваш айфон имел соответствующую защиту от влаги, купите герметик заранее. Если влагозащита не важна, можно обойтись и без него.

Отворачиваем два винта на нижнем торце айфона. Они расположены по обеим сторонам интерфейсного разъема Lightning.

Как заменить аккумулятор на iphone 5s, 6, 6S и 7 своими руками
Отворачиваем эти два винта

Прогреваем периметр дисплея обычным бытовым феном, чтобы размягчить герметик. Греем до температуры не более 60-70 градусов. Устанавливаем присоску на дисплей чуть выше кнопки Home. Тянем за нее равномерно, умеренно и без рывков, помогая плоским концом спуджера. Как только замки нижней части дисплея откроются, тянуть прекращаем.

Как заменить аккумулятор на iphone 5s, 6, 6S и 7 своими руками
Отщелкиваем нижние замки присоской и спуджером

Проходимся спуджером по периметру дисплея, открывая все защелки. Приподнимаем дисплей и вычисляем, с какой стороны расположены шлейфы. Их два. Откидываем дисплей на 90 градусов в сторону расположения шлейфов.

Как заменить аккумулятор на iphone 5s, 6, 6S и 7 своими руками
Откидываем дисплей

Y-образной отверткой (биты Tri-Wing) отворачиваем 4 винта, которые крепят защитный экран разъемов батареи и дисплея. Винты разной длины, поэтому запоминаем, какой где стоял. Снимаем экран и добираемся до разъемов.

Как заменить аккумулятор на iphone 5s, 6, 6S и 7 своими руками
Снимаем защитный экран

Спуджером отключаем эти разъемы.

Как заменить аккумулятор на iphone 5s, 6, 6S и 7 своими руками
Отключаем дисплей и батарею от материнской платы

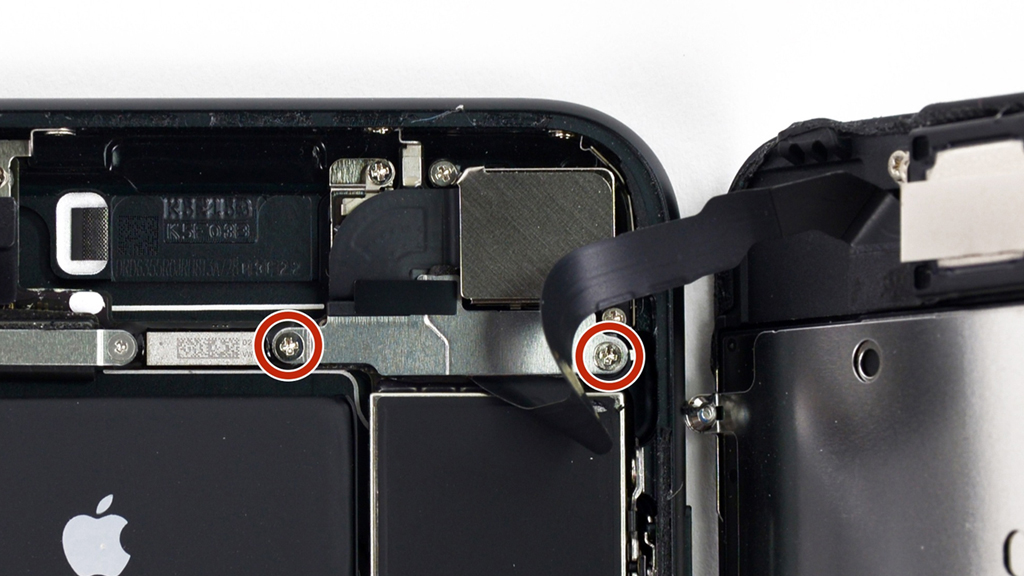

Но дисплей «висит» еще на одном шлейфе – фронтальной камеры. Снимаем защитный экран разъема этого шлейфа, отвернув два винта.

Как заменить аккумулятор на iphone 5s, 6, 6S и 7 своими руками
Снимаем защитный экран

Под экраном разъем фронтальной камеры. Отключаем его и откладываем дисплей в сторону.

Как заменить аккумулятор на iphone 5s, 6, 6S и 7 своими руками
Снимаем дисплей

Теперь нужно демонтировать Taptic-модуль. Отворачиваем два винта, снимаем экран, отключаем модуль.

Как заменить аккумулятор на iphone 5s, 6, 6S и 7 своими руками
Отключение Taptic-модуля

Очередные три винта и снимаем модуль.

Как заменить аккумулятор на iphone 5s, 6, 6S и 7 своими руками
Демонтаж Taptic-модуля

Пинцетом отклеиваем от батареи язычки клейких полосок.

Как заменить аккумулятор на iphone 5s, 6, 6S и 7 своими руками

Тянем за язычки равномерно и с умеренной силой, вытягивая клейкие полоски из-под аккумулятора.

Как заменить аккумулятор на iphone 5s, 6, 6S и 7 своими руками
Вытягиваем клейкие полоски из-под батареи

Теперь батарею можно снять. Делаем это плоским концом спуджера.

Как заменить аккумулятор на iphone 5s, 6, 6S и 7 своими руками
Батарея снята

Клеим в батарейный отсек свежие полоски, устанавливаем новый аккумулятор и собираем айфон в обратной последовательности.

Мы научились самостоятельно менять аккумуляторы на айфонах моделей 5S, 6, 6S и 7. Пришлось немного повозиться, но самостоятельная замена вполне реальна. Можно обойтись и без услуг сервисного центра.
