Компьютер состоит из различных блоков и модулей, которые можно менять и добавлять. С увеличением их количества может не хватить мощности существующего блока питания для работы устройства. Потребуется его замена на более мощный, а для этого нужно знать, как подключить блок питания к компьютеру.

блок питания АТХ
Стандартный блок питания формата АТХ

Выбор блока питания

Блок питания (БП) подбирается с учетом следующих особенностей персонального компьютера (ПК):

  • форм-фактор корпуса: их несколько, ATX самый распространенный;
  • мощность установленных модулей: самые большие потребители — это процессор и видеокарта, иногда может стоять 2 видеокарты;
  • форм-фактор самого БП;
  • вид распиновки разъемов модулей: они должны быть у блока питания;
  • количество шлейфов и контактных разъемов должно обеспечить подключение всех модулей ПК.
Как установить и подключить блок питания к компьютеру
Силовые модули разной мощности

Производителей силовых блоков для ПК несколько десятков. Среди популярных можно назвать: Corsair, FSP, SeaSonic, Thermaltake, ZALMAN, DeepCool, ENERMAX, ASUS, Gigabyte.

Пошаговая инструкция

Компьютер следует отключить от сети питания. Отсоединить все провода периферийных устройств: клавиатуры, монитора, мыши, акустических колонок, Интернета, видеокамеры и т.п.

Снять боковые крышки с ПК и расположить корпус на боку.

Как установить и подключить блок питания к компьютеру
Вид компьютера без левой крышки (если смотреть со стороны лицевой панели), снятой для доступа к БП и разъемам

Отсоединить все провода с разъемами от внутренних модулей. Некоторые разъемы имеют фиксирующие защелки. Их следует отогнуть перед разъединением. Выкрутить из БП винты, удерживающие его в корпусе. Обычно их 4 штуки. Вынуть БП из корпуса.

 питающий модуль
Выкручивание винтов, удерживающих питающий модуль

Установка в корпус

  1. Вставить новый блок питания в корпус системного блока, при этом отверстия для крепления винтами на блоке питания должны совпасть с отверстиями на корпусе ПК. Вкрутить монтажные винты.
  2. Проверить вращение вентилятора, толкнув его за лопасть. Он должен вращаться свободно, без подклинивания.
  3. Снять фиксирующую ленту или стяжку и разобрать провода, чтобы они не мешали друг другу.
Как установить и подключить блок питания к компьютеру
Блок питания вставлен, провода подготовлены к подключению

Подключение к материнской плате и другим комплектующим

Для подключения блока питания к материнской плате нужно поочередно присоединить провода БП к модулям с учетом распиновки. Материнская плата может иметь 20 или 24 контакта, которые еще называют pin, в переводе с английского означает «штырьковый контакт.

 разъем материнской платы
Основной разъем материнской платы

Разъем питания процессора выполнен отдельным шлейфом с коннектором на 4 или 8 контактов. Дополнительно может иметься шлейф для подключения куллера, также на 4 контакта.

Как установить и подключить блок питания к компьютеру

Разъем питания процессора на материнской плате 8 pin

Простые видеокарты или, как их еще называют, «затычки» получают питание через слот PCI. Но относительно мощные модели имеют дополнительное питание через разъемы с 6 или 8 (6+2) контактами.

Разъёмы 6+2 pin
Разъёмы 6+2 pin для подключения дополнительного питания видеокарты

Остальные модули имеют 4 контакта для подключения различных устройств:

  • жесткие диски;
  • привод DVD/CDROM;
  • дополнительное питание видеокарты;
  • дополнительные кулеры для охлаждения ПК.

Как установить и подключить блок питания к компьютеру

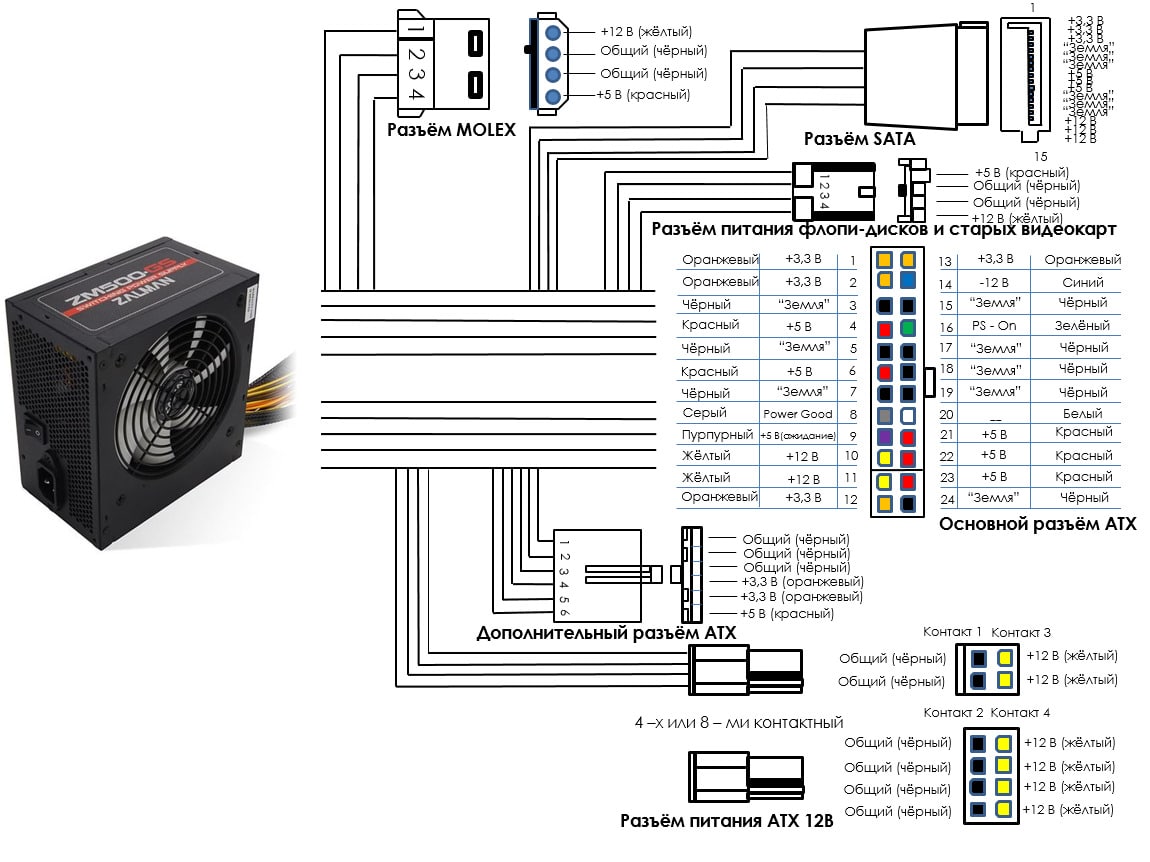

Схема подключения силового блока к модулям компьютера

Убедиться, что провода не мешают вращению установленных внутри корпуса системного блока вентиляторов. По окончании подключений нужно проверить положение клавиши включения БП и перевести ее в состояние «Выключено», оно помечено «0». Не стоит подключать шнур питания к сети при включенной клавише БП.

Клавиша выключателя
Клавиша выключателя в положении «О» — выключено

Вставить сетевой шнур сначала в БП, а затем подключить к сети. Перевести клавишу на БП в положение «Включено», помечено «I». Произвести пробный пуск ПК в работу стандартным образом через пусковую кнопку на корпусе.

Кнопка запуска
Кнопка запуска компьютера на лицевой панели корпуса

Если все модули подключены правильно, произойдет запуск компьютера и загрузка операционной системы.

В противном случае раздастся звуковой сигнал, свидетельствующий о неправильном подключении. Следует отключить ПК путем нажатия кнопки пуск на корпусе компьютера и удержания её в течение 10 секунд. Если отключения не произошло и сигнал продолжает звучать, отключить БП клавишей.

Проверить правильность всех подключений. Обратить внимание на качественное соединение контактов. При подключении разъемов следует прижать колодку до щелчка фиксатора. В сомнительных случаях подключить провод заново и повторить пуск компьютера.

Как установить и подключить блок питания к компьютеру
Разъемы силового модуля для подключения к компьютеру

Как проверить ATX БП без компьютера

Мнение эксперта
Алексей Бартош
Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.
Задать вопрос
Чтобы запустить неподключенный к компьютеру силовой модуль, нужно замкнуть 2 контакта на шлейфе для материнской платы с колодкой на 20 или 24 pin. Провод зеленого цвета (PS-ON) отвечает за включение ПК, его нужно соединить с черным проводом — «массой». Однако включать БП без нагрузки нельзя. Импульсные блоки без нагрузки могут выдавать очень высокое напряжение, которое повредит электрические элементы самого БП.

В качестве нагрузки можно использовать любое устройство для системника. Например, привод DVD или жесткий диск. Подключив нагрузку и замкнув контакт PS-ON, можно присоединить блок питания к сети и нажать кнопку «Включение» на БП. Вращение вентилятора и характерное гудение будет свидетельствовать о работе модуля питания.

запуск БП
Для запуска БП нужно замкнуть зеленый провод PS-ON на черный провод — «массу»

Все ли блоки питания выглядят и подключаются одинаково

Выше уже упоминалось, что блок питания нужно выбирать с учетом форм-фактора корпуса системника. В первую очередь отличие состоит в размерах ширины корпуса. Поэтому для определенного корпуса нужно выбирать соответствующий ему блок питания. Для этого нужно ознакомиться с подробным описанием корпуса, в котором обязательно будет информация о поддерживаемых форм-факторах БП.

Кроме того, некоторые БП имеют и свои форм-факторы, связанные с их назначением. Например, для сервера начального уровня или для компактных систем.

Форм-фактор блока питания — это типоразмер, привязанный к определенному стандарту. Блоки форм-факторов различаются по размерам и форме. А также могут отличаться по расположению вентилятора охлаждения: заднему, нижнему или верхнему. Соответственно, и в корпусе системника должна быть вентиляционная решетка сзади или внизу. У блоков небольшой мощности вместо вентилятора могут использоваться радиаторы охлаждения.

Перечислим известные форм-факторы: ATX, SFX, EPS, TFX, CFX, LFX, FlexATX. Большинство из них в персональных компьютерах составляют АТХ.

Как установить и подключить блок питания к компьютеру
Блоки питания компьютера разных форм-факторов

Принцип подключения у всех форм-факторов БП одинаковый, отличие может быть только в количестве шлейфов и контактных колодок.

Установка, замена и подключение блока питания к компьютеру — несложная операция, которая вполне по силам начинающему пользователю. Применение различных по количеству контактов и форме колодок разъемов не позволит допустить грубую ошибку. А включение БП без нагрузки, которое может вывести его из строя, невозможно, если специально не замкнуть контакты пуска.
